随着液压工业的飞速发展，对液压系统的工作可靠性提出了更高的要求。目前，液压系统中的故障有70％左右是由

于油液的污染造成的，如果污染的油液不经过严格的过滤、净化而用于液压系统，将对系统内精密元件的寿命及工作可

靠性带来严重的危害，为了控制液压系统的污染程度，除在液压系统中安装滤油器外，对于注入系统内的新油，需用滤

油车进行预过滤。同时，也可用滤油车对液压系统进行循环过滤，净化系统油液。

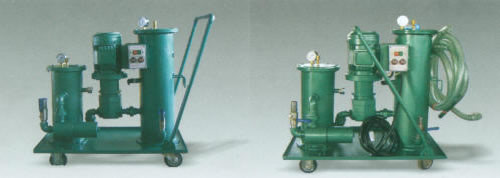

    我厂研制生产的精细滤油车，其最大特点是滤油精度高，性能可靠、结构紧凑、外形美观、机动灵活。使用维修方

便滤油精度有40、30、20、10、5、3、1um，用户可根据需要自由选择，只需调换滤芯就可达到使用要求。

    滤油车可为液压系统、静压系统、润滑系统与各类用油系统的油液作灌注或定期过滤。对脏油回收也具有一定的经

济效果。它仅滤掉油液中的污物，对油液的各项技术指标均无影响。

型号

公称流量
L/min

原始压力
损失Mpa

粗滤粗度m

精滤粗度m

磁铁吸力N

电机功率KW

电压V

重量K

LUC-16X※

16

≤0.02

100

40、30、20、
10、5、3、1

2

0.37

380

60

LUC-40X※

40

0.75

90

LUC-63X※

63

1.1

110

LUC-100X※

100

1.5

130

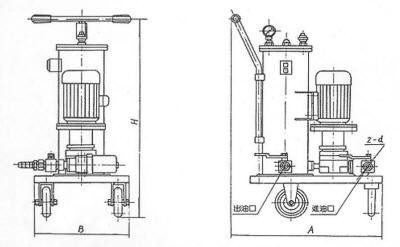

型号

尺寸mm

H

A

B

2-d

LUC-16X※

920

470

350

G3/4"

LUC-40X※

930

648

400

G1"

LUC-63X※

960

560

400

G1"

LUC-100X※

960

560

400

G1"

用户自配件及易损件

注：

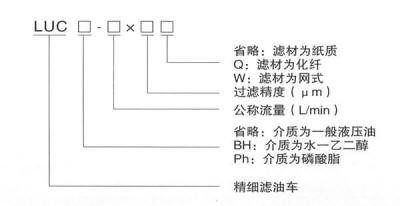

(1)※为过滤精度。纸质滤芯以名义过滤精度标定，有5、10、20、30、40um；化纤精滤芯以绝对过滤精度标定，有1、

3、5、10、20um。例过滤精度为lOum，滤材为化纤，介质为水乙二醇，滤油车型号为LUC·BH-40XIOQ，精滤器滤芯型号

为CZX·BH40xIOQ。

(2)骨架式油封是指油泵轴封。

(3)为了确保滤油车额定流量，并能正常使用，用户自配油管内径尺寸应符合上表规格。并注意，在工作中吸油管不得有

压瘪及吸空现象，吸油高度差≤500mm

(4)LUG-16型滤油车精滤芯外套网式滤芯其尺寸为：Φ124xΦ139x420

使用与保养成维修

(1)滤油车在启动时，应注意，不能使油泵反转，以免引起油泵轴封吹出，导致吸入空气，当油泵转向确认后，应及时打

开进出油口球阀进行过滤运行

(2)滤油车在使用过程中，油泵可能引入空气，影响油泵流量，为了达到滤油车的公称流量和保证精细滤芯能正常工作，

应及时打开排气阀，以便将滤筒中的空气排；争，排气阀出油后关闭排气阀即可。

(3)滤油车使用一段时间后，因污染物堵塞粗滤器，使吸油不畅，会引起油泵噪声过响，说明粗滤器滤芯堵塞严重，应停

机取出摅芯清洗


(4)精细滤芯使用一段时间后，污染物逐渐堵塞精细滤芯，引起滤筒压力升高，当压力达到0．4Mpa时，需及时更换精细

摅芯

(5)使用的吸油、出油软管应随时保持清洁。过滤完后应关好出油阀，避免油液浸染环境。

(6)如果滤油车抽不出油，请检查：
　　 A，油泵转向是否正确；
　　 B，油箱至吸油口的各零部件密封是否可靠，吸油口是否离开油面或油液已吸完；
　　 C，粗滤器滤芯是否堵塞。

(7)滤油车流量显著减少，请检查：
　　 A，粗、精过滤滤芯是否堵塞严重；
　　 B，油泵轴油封是否磨损或因反转而造成吹出。

(8)过滤压力突然下降，检查精细滤芯是否被击穿。

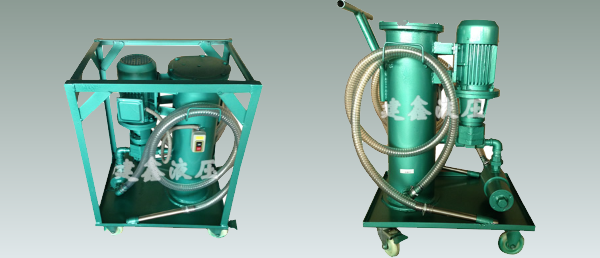

简介

    本机是在LUC滤油车的基础上自行设计开发的新型过滤装置。具有外型美观、结构紧密、使用方便、性能可靠等优点

。主要适用于各类用油系统的油液灌注或定期过滤。对脏油的回收和废油再利用有很好的效果。

性能、特点

1、过滤流量大，提高工作效率。

2、整机油路封闭，密封良好，杜绝外界的二次污染。

3、过滤效率高，滤芯使用寿命长。采用a吸油粗滤器、b吸油精滤器、c回油精滤器，经过这三级过滤，过滤效率N大于

99％。前二级的吸油过滤器，其滤芯采用了不锈钢滤网，使用后经过清洗，可重复使用，从而大大降低了生产成本。第

三级过滤中的回油精滤器，滤芯采用了化纤材质，过滤面积大，纳污量大，确保了过滤后油液的高清洁度。

4、各级过滤器的壳体设计合理，更换滤芯方便、迅速。这样缩短了系统暴露于外界环境的时间，也防止了油液外流对外

部环境造成的污染。

5、整体油路均采用了发讯装置。在滤芯污染后及时地发出讯号，提醒用户清洗或更换滤芯，确保油液的清洁度。发讯装

置具有较高的精确度，每只滤筒均有闪烁灯与蜂鸣器。使客户能随时关注各级滤芯的污染程度，以便及时地更换滤芯。

6、各级滤芯的过滤精度由客户根据不同的用油情况而定，最高可以达到3um的油液标准。清洁度能够在NAS 6级以上。

使用与保养维修

1)滤油机在启动时，应注意，不能使油泵反转，电机方向为顺时针。以免引起油泵轴封吹出，导致吸入空气，当油泵转

向确认后，应正确连接输油管并及时打开进出油口球阀进行过滤运行。

(2)滤油机在使用过程中，油泵可能引入空气，影响油泵流量，为了达到滤油机的公称流量和保证精细滤芯能正常工作，

应及时打开排气阀，以便将滤筒中的空气排净，排气阀出油后关闭排气阀即可。

(3)滤油机使用一段时间后，因污染物堵塞粗滤器，使吸油不畅，会引起油泵噪声过响，说明粗滤器滤芯堵塞严重，应停

机取出滤芯清洗。

(4) 精细滤芯使用一段时间后，污染物逐渐堵塞精细滤芯，引起滤筒压力升高，当压力达到0．35Mpa时，发讯装置会打

开指示灯与蜂鸣器，告知用户需及时更换精细滤芯。

(5)使用的吸油、出油软管应随时保持清洁，过滤完后应关好出油阀，避免油液浸染环境。

(6)如果滤油机抽不出油，请检查：
　　　　 A，油泵转向是否正确；
　　　　 B，油箱至吸油口的各零部件密封是否可靠，吸油口是否离开油面或油液已吸完；
　　　　 C，粗滤器滤芯是否堵塞。

(7)滤油机流量显著减少，请检查：
　　　　 A，粗、精过滤滤芯是否堵塞严重；
　　　　 B，油泵轴油封是否磨损或因反转而造成吹出。

(8)过滤压力突然下降，检查精细滤芯是否被击穿。
